- En las macroimágenes, un * indica la parte superior de la lámina en el perfil del suelo; las flechas marcan el campo fotografiado en el microscopio polarizante.
Lámina

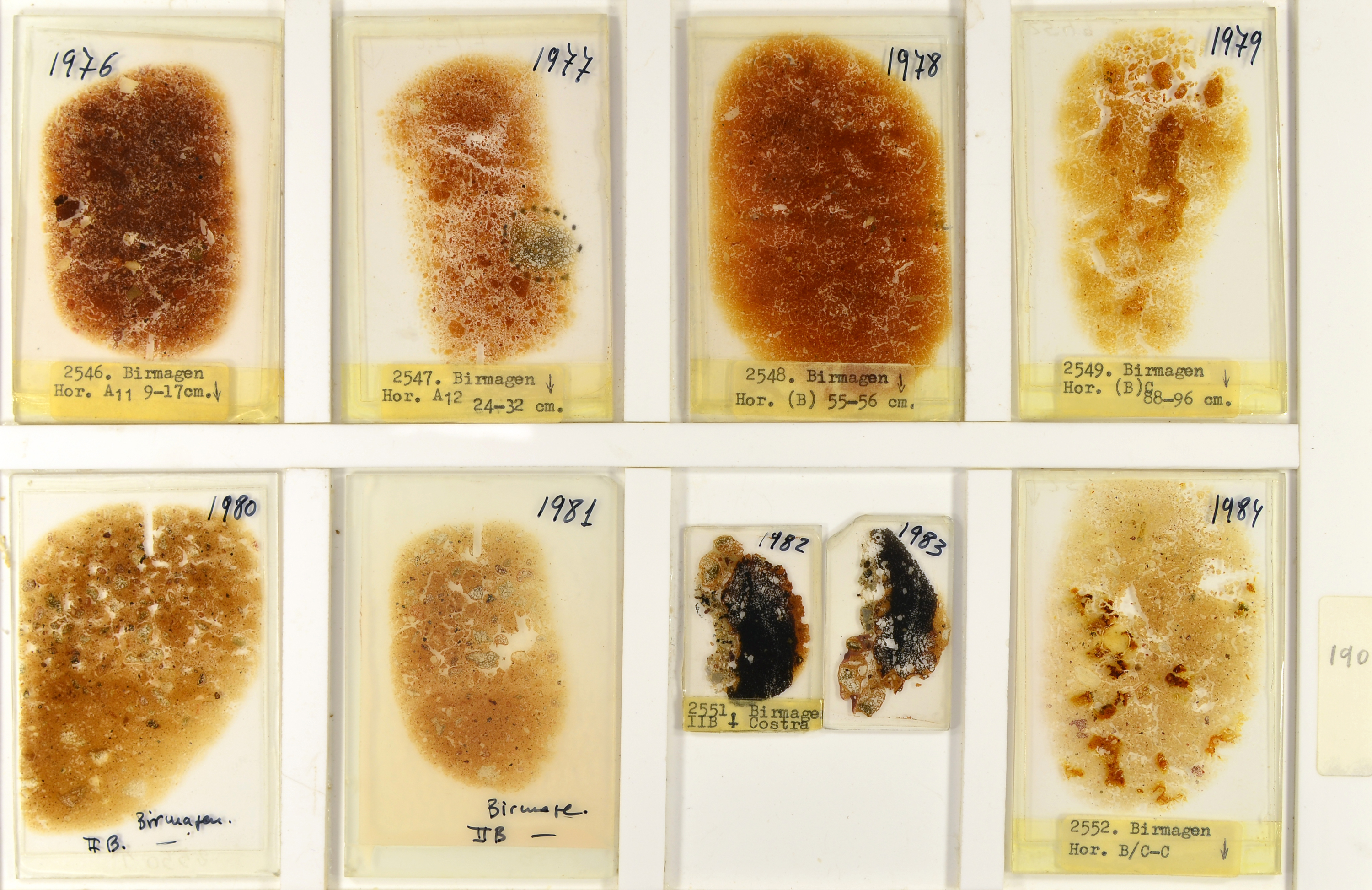

Bandeja
Macroimágenes
navegables de la lámina delgada completa;
escala = 2 mm
Microimágenes
de campos seleccionados; escala = 0,1 mm
Sin polaroides
Polaroides cruzados
perpendiculares
Con sólo el
polarizador
Polaroides cruzados
perpendiculares
Polaroides cruzados
oblicuos
B: 190
A1
5-20 cm
Porosidad en huecos planares. Distribución relacionada c/f porfírica. Contextura birrefringente indiferenciada.
B: 190
2A2
20-40 cm
El origen volcánico del material que ha dado...
...origen a este suelo se manifiesta por la abundancia...
...de material amorfo y de huecos circulares vesículas.
B: 190
3Bw1
40-60 cm
La irregularidad de los aportes
volcánicos se refleja en la heterogenidad de los horizontes
del suelo formado. En las imágenes con polaroides cruzados
perpendiculares, los huecos aparecen con colores de interferencia
grises y blancos, debido a defectos en la polimerización de la
resina de inclusión.
B: 190
4Bw2
60-96 cm
B: 190
4Bwb1
Fragmentos volcánicos.
B: 190
Fragmentos de rocas volcánicas...
...en una masa basal de contextura...
...birrefringente indiferenciada.
B: 190
4Bwb2
+ costra
Dentro de una costra se encuentran...
...fragmentos de la roca volcánica...
...en los que destacan fenocristales de feldespatos.

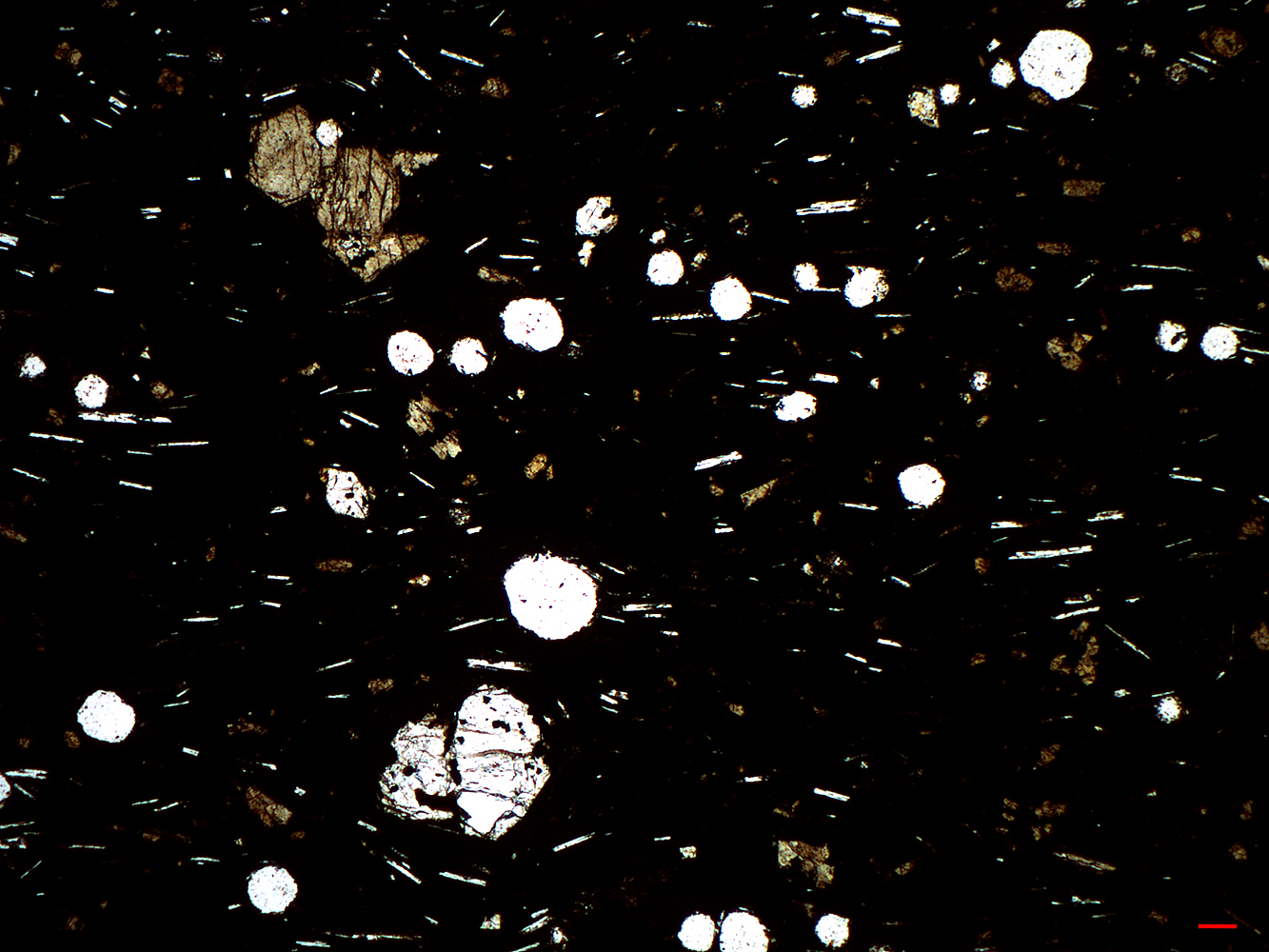

B: 190
Fragmentos
de roca volcánica. Dentro del material fino amorfo destacan
los
pequeños cristales tabulares de feldespatos y las
vesículas.
B: 190
5C
En este horizonte de este paleosuelo enterrado (posiblemente se trate de un segundo paleosuelo)...
...son muy frecuentes los revestimientos de arcilla de origen iluvial, espesos formados por...
...varias capas de arcillade diferentes características reflejo de la complejidad de este suelo.
B: 191
6R
La iluviación de arcilla...
...penetra hasta las grietas...
...de la roca.
